先日(2016/3/11)のオープンCAE地方(長野)講習会での演習アイテムの一つに表題モデルの作成方法がありました。
このモデルは、OpenFOAMでは著名なサイトに紹介されているもので、FreeCADでの3Dモデル作成方法についても公開されていますが、講習で使用したDEXCS2015 for OpenFOAM®に搭載したFreeCADでは使えない機能があったので、講習会では代替方法を説明しました。
その後、DEXCSユーザーさんで困っている人がいるかもしれないかと思い、この演習部分だけですが要領を取り纏め公開しました。 ⇒ slideshare資料
ただ、その後の更なる調査によって、上述の問題はFreeCADの本質的なバグではなく、設定上の問題である事も判ってきたので、ここに対処方法を記しておきます。
設定の問題

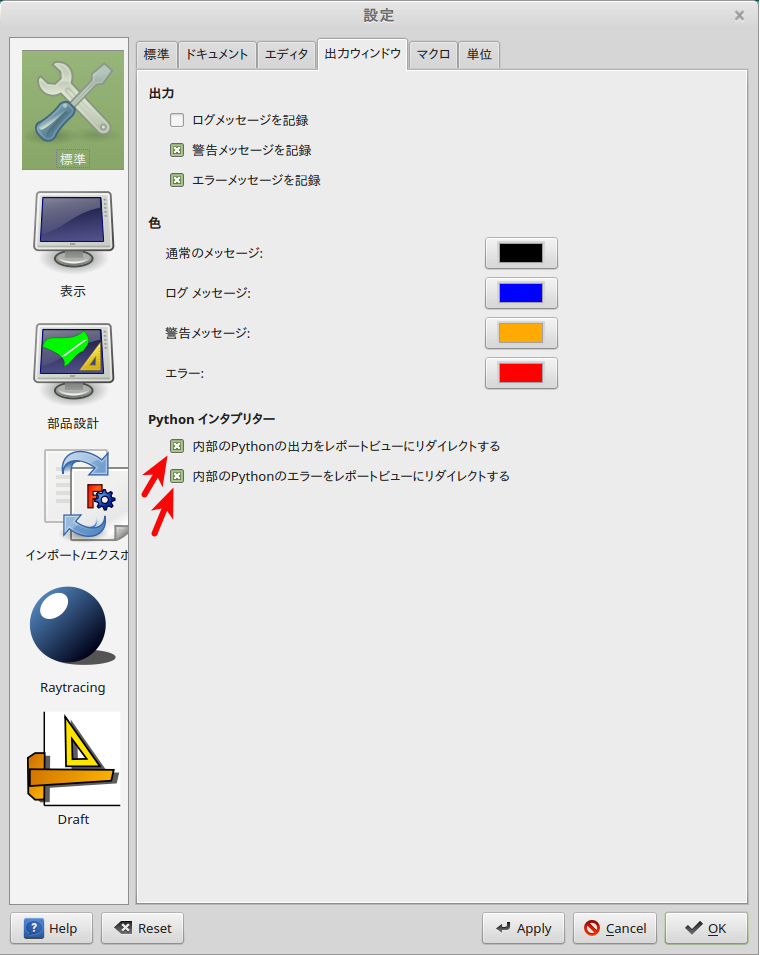

メニューの「編集」⇒「設定」⇒標準(出力ウィンドウ)にて、
上図、赤の矢印で示した部分にチェックマークを入れて、最下段「OK」した後、FreeCADを終了。再立ち上げすると問題は生じなくなります。
ひとりごと・・・
Python出力のレポートビューへのリダイレクトの有無によって、何で挙動が変化するのか意味不明・・・というか、やっぱバグじゃない? という気もするが、結果オーライということで。
上記の設定で対処できるとなったら、slideshare資料の公開は意味あるのかなぁ?・・・という感はありましたが、3D-CADの作成方法は必ずしもいつもベストの方法があるという訳ではないので「こういうやり方もある」の一例として公開する事としました。
